IL PROGETTO

Il router CNC è una macchina multifunzione a controllo numerico.
Incide, taglia, fora su legno, mdf, alluminio, ecc.
Noi che siamo Oz Officine Zero, una multifactory di artigiani, designer e comunicatori di Roma, abbiamo deciso di progettarne uno e di costruircelo da soli.

Abbiamo formato un buon team di tecnici ma abbiamo bisogno di una mano:
dobbiamo raggiungere 5mila € per acquistare i materiali di costruzione (il lavoro in questo caso è tutto volontario).
Leggi, segui e sostieni il progetto su produzionidalbasso.com

IL TEAM

 ANDREA BACHINI, disegnatore meccanico

 ANGELO ANGLANI, ingegnere elettronico

 GUIDO ZUCCA, ingegnere meccanico

 MATTEO DI TROIA, maker

TOMMASO GARAVINI, designer artigiano

 ALESSANDRO SPLENDORI, comunicatore

 RAFFAELE, informatico

DESCRIZIONE DELLA MACCHINA

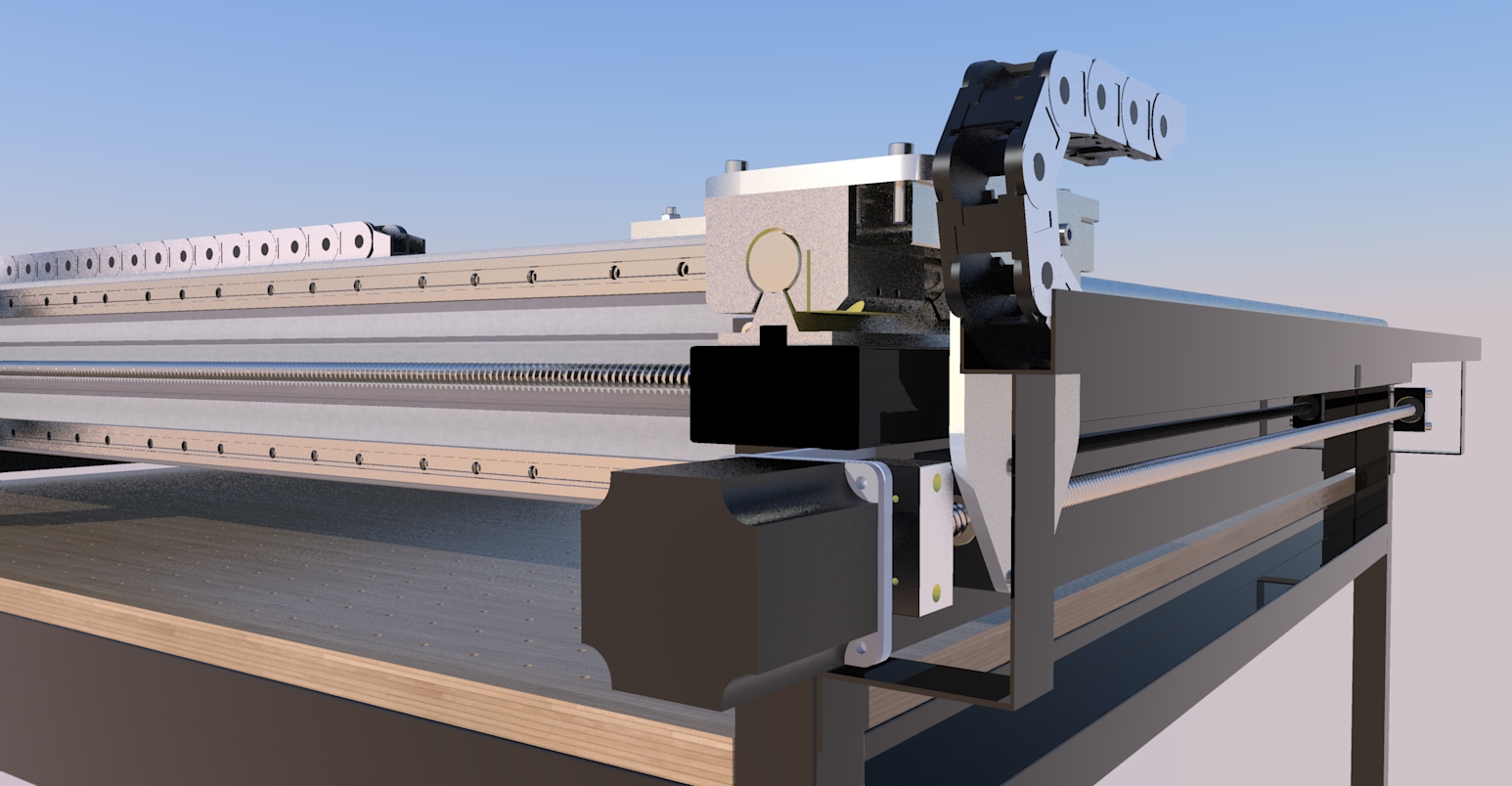

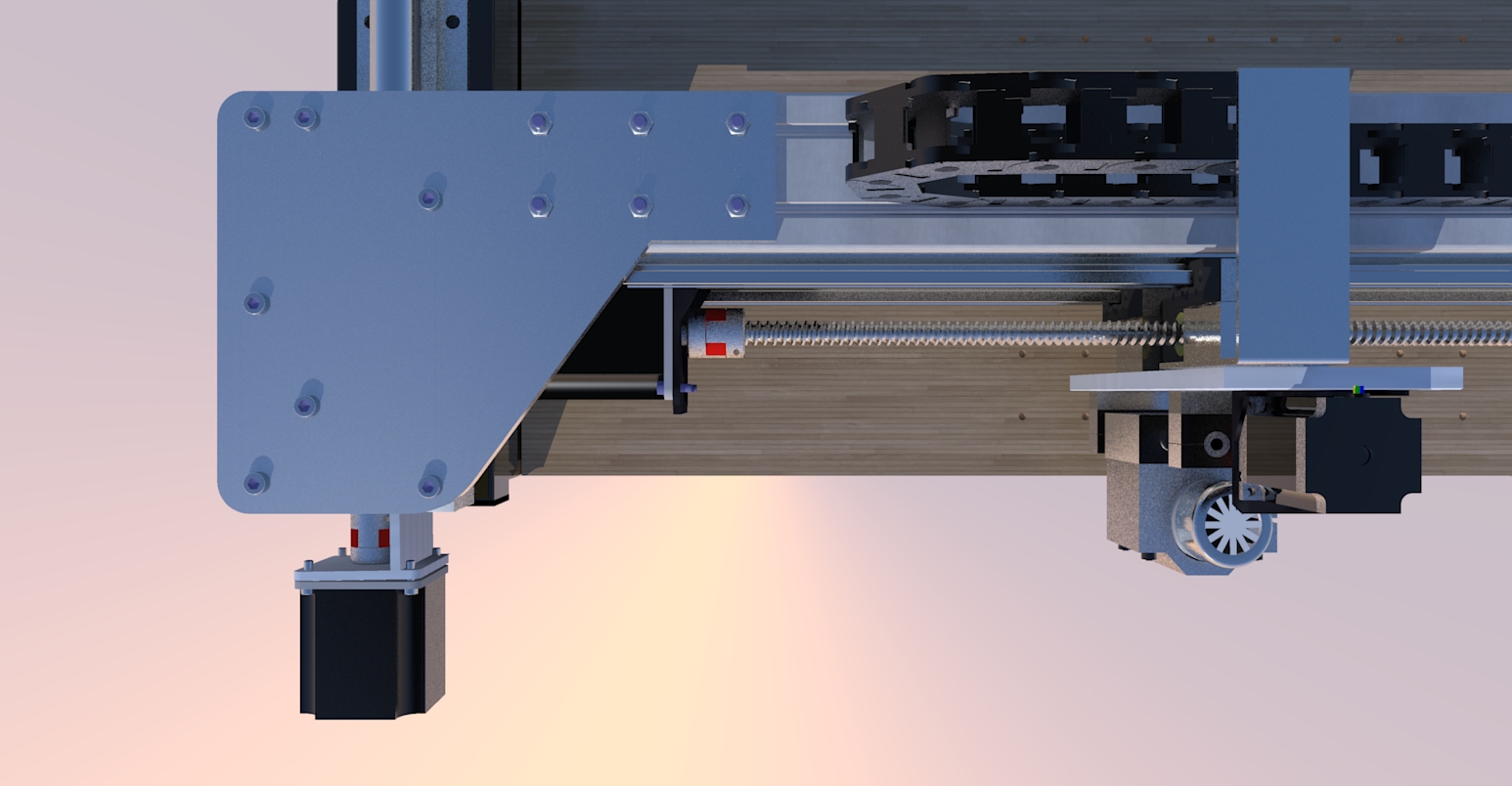

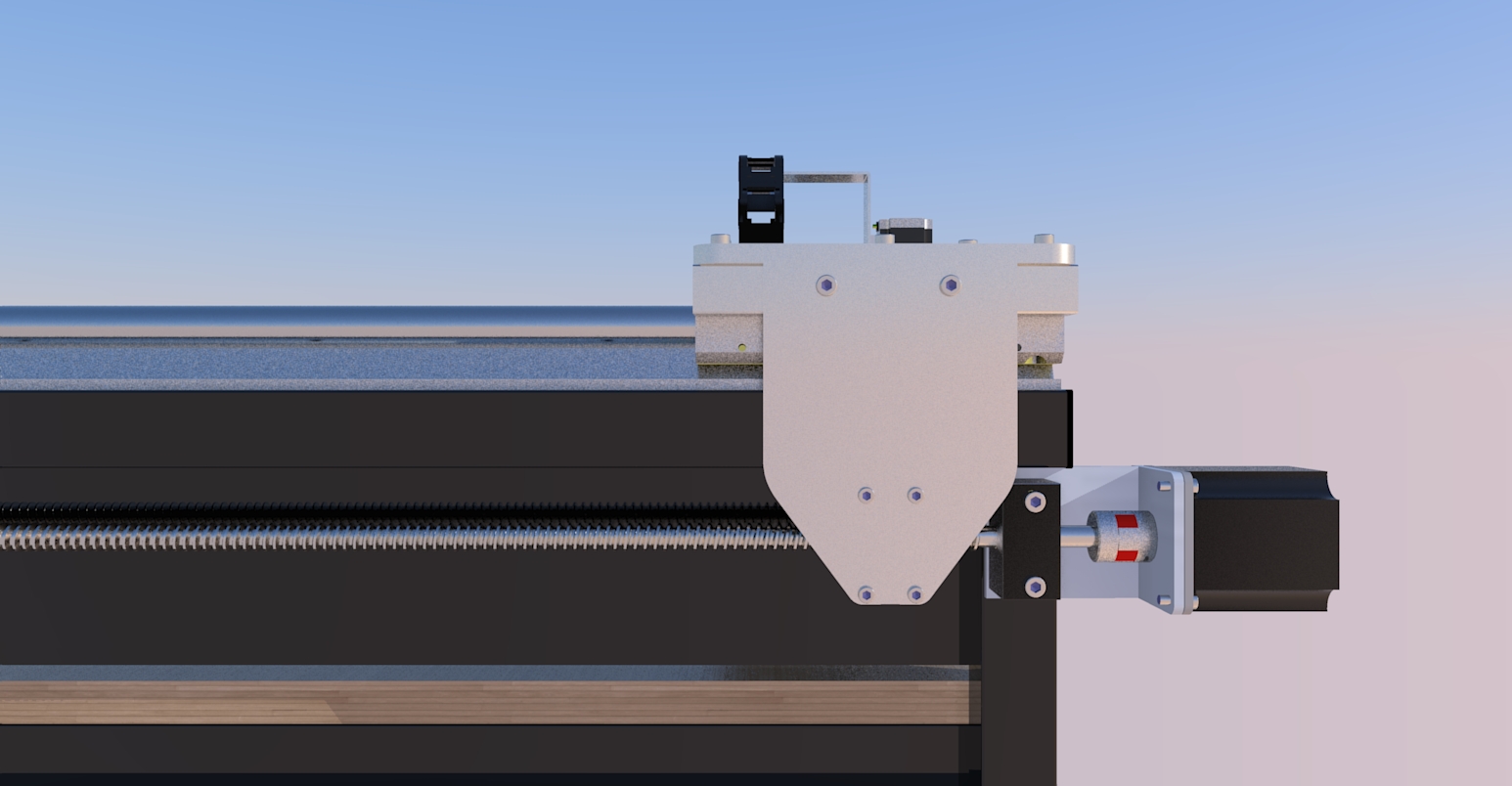

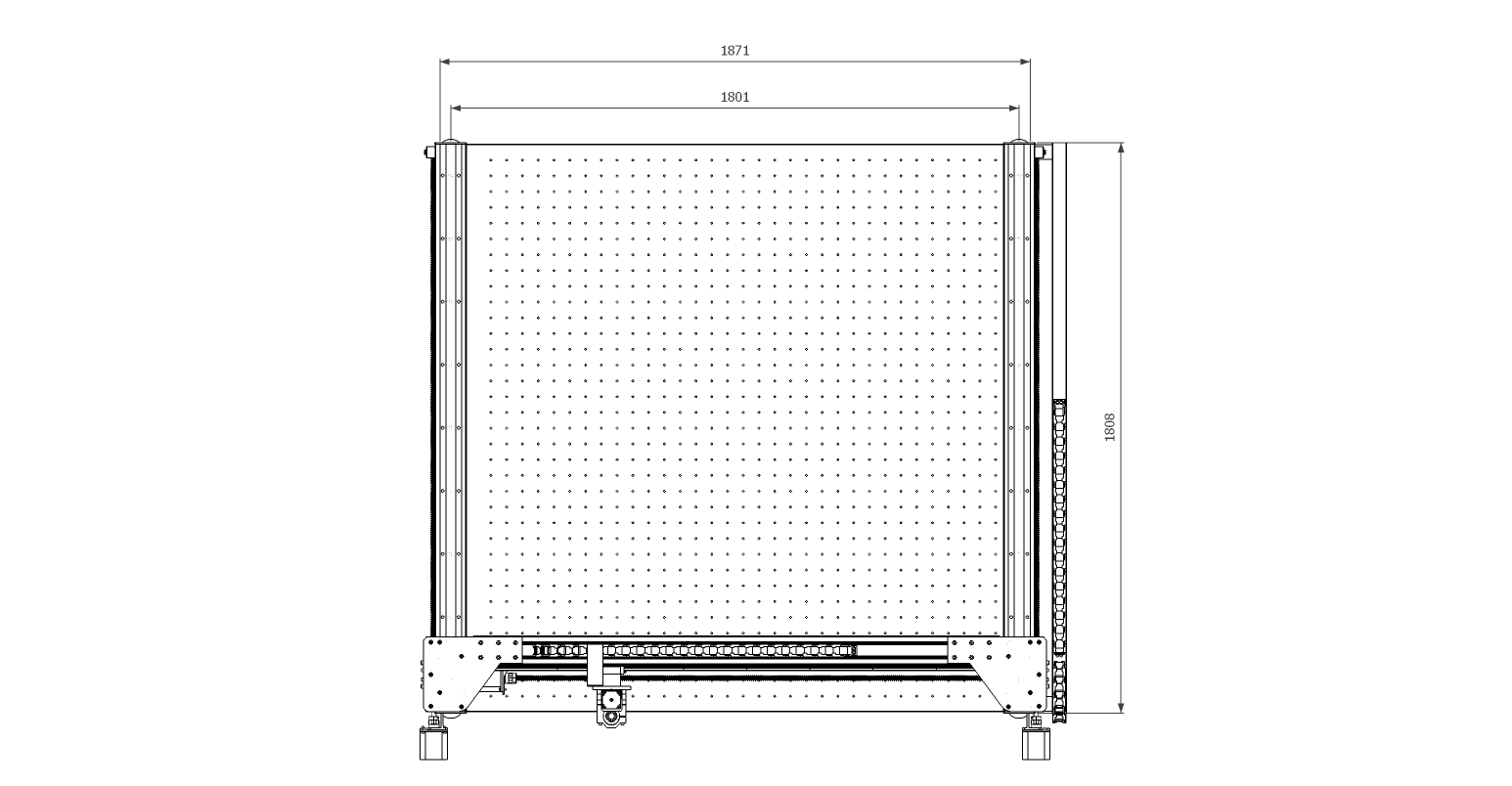

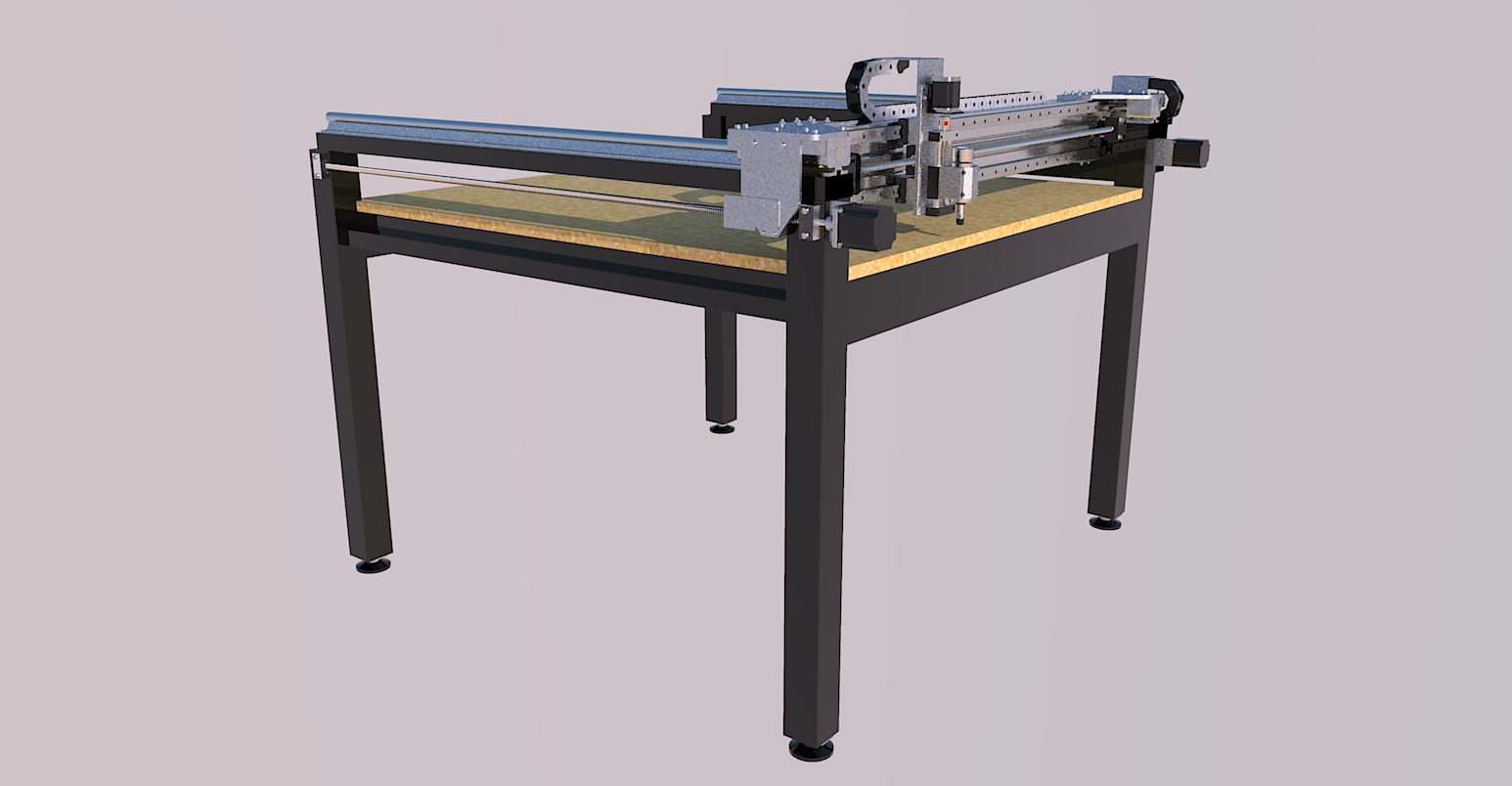

Il router CNC è una macchina utensile a tre assi ortogonali, progettata per il taglio e l’incisione di materiali in legno, plastici e metallici non ferrosi.

In aggiunta a questa configurazione, il nostro router potrà alloggiare una torcia al plasma, già in nostro possesso, ed integrare così anche la possibilità di tagliare lamiere di acciaio.

E’ stato quindi previsto l’alloggiamento al di sotto del piano di lavoro in legno di un apposito piano realizzato in acciaio al carbonio opportunamente sagomato con vasca d’acqua a sfioramento per permettere il posizionamento ed il taglio delle lamiere.

La macchina avrà un funzionamento misto, manuale ed automatico, in quanto potrà eseguire sia movimenti comandati in sequenza dall’operatore sia cicli di lavoro automatico impostato dall’operatore stesso.

Per la realizzazione sistemi di scorrimento dei carrelli la progettazione è stata incentrata sull’utilizzo di sistemi collaudati in acciaio inox rettificato in combinazione con slitte in tecnopolimero esente da lubrificazione.

Questa operazione garantisce una veloce  manutenzione della macchina stessa oltre che una economica sostituzione dei componenti degradati dall’uso.
Tutta l’elettronica di controllo e di potenza verrà gestita tramite il sistema operativo LinuxCNC, progetto open source nato per il controllo di macchine a controllo numerico.

IL MANUALE*

Come gruppo di lavoro abbiamo deciso di documentare la progettazione e la costruzione, in modo da poter rendere il nostro Router CNC riproducibile e migliorabile.
A tale scopo pubblicheremo un e-book con licenza Creative Commons dopo 8 mesi dalla conclusione di questo esperimento, mentre per i sostenitori delle quote da 50€, 100€ e 250€ il rilascio sarà immediato (e comunque alle medesime condizioni CC)
